数据中心供配电系统的 “隐性风险” 往往在负载峰值时集中爆发：某电商机房在流量峰值时，因配电柜母排接触不良导致局部过热跳闸，中断服务 2 小时；某金融数据中心市电切换瞬间，UPS 输出电压波动达 15%，触发核心数据库宕机 —— 这些问题的根源，在于测试仅验证了设备静态参数，未模拟真实业务场景下的动态压力。真正的供配电系统测试，需以 “负载需求” 为核心，验证从能源输入到 IT 设备供电的全链路可靠能力。

一、测试核心目标：突破 “单点达标” 的认知局限

供配电系统终极目标是保障 IT 设备在全业务周期内的电力供应稳定，需聚焦三个维度的深度验证：

1、链路稳定性

单点设备合格不代表全链路可靠。联想北京马驹桥数据中心测试中，UPS 单机输出电压偏差≤1%，但接入配电链路后，因电缆压降叠加，机柜端电压偏差达 3.5%，经查是电缆截面选型不足（设计 35mm² 实际用 25mm²）。测试需验证在 100% 负载下，从低压柜到机柜 PDU 的全链路电压损失≤5%，且各节点频率偏差≤±0.5Hz。

2、切换可靠性

冗余切换失效可能引发连锁停机。华胜天成数据中心测试模拟 “市电中断” 场景，发现 UPS 与柴油发电机切换时间达 12 秒（设计值≤10 秒），导致部分服务器因断电重启。测试需覆盖 “市电 - UPS”“UPS - 柴发”“柴发 - 市电” 全模式切换，验证切换时间（在线式 UPS 应≤0ms，柴发切换≤15 秒）、切换过程中电压波动≤±10%。

3、负载适配性

供电能力需与 IT 负载特性准确匹配。某云计算中心测试发现，GPU 服务器启动时的冲击电流达额定值 3 倍，导致配电开关误动作，通过调整开关脱扣曲线（延迟 0.1 秒）解决问题。测试需验证系统对非线性负载、冲击性负载的承载能力，确保在 50%-120% 设计负载范围内，各设备无过载保护误触发。

二、关键测试维度：从能源输入到 IT 设备的全链路验证

供配电系统测试需覆盖 “能源接入 - 转换 - 分配 - 终端” 全流程，每个环节的测试逻辑都需与负载特性深度绑定：

1、能源接入系统测试

核心项：

双路市电切换（自动 / 手动）验证，切换时间≤0.5 秒，相位差≤5°；

柴油发电机带载测试（50%/80%/100% 负载下运行 1 小时，频率稳定在 50±0.5Hz）；

市电与柴发的联锁保护（防止反送电，测试 3 次联锁动作均需可靠）。

实战案例：山西大同数据中心测试中，发现柴油发电机在低温（-15℃）环境下启动成功率仅 60%，通过加装预热装置，成功率提升至 100%，避免冬季应急供电失效。

2、电力转换系统测试

核心项：

UPS 并机均流度（负载 50%-100% 时，各模块电流偏差≤5%）；

UPS 电池组放电测试（100% 负载下，后备时间≥设计值的 90%）；

变压器负载损耗（额定负载下，损耗值≤设计值的 110%）。

实战案例：中原大数据中心测试 UPS 电池组时，发现 3 组电池容量衰减超 20%，提前更换避免市电中断时供电不足，保障核心业务持续运行。

3、配电分配系统测试

核心项：

配电柜母排温升（100% 负载下，温升≤60K，符合 GB 7251.1 标准）；

回路保护协调性（上级开关与下级开关的动作时间差≥0.3 秒，避免越级跳闸）；

接地系统（接地电阻≤1Ω，跨步电压≤70V，零地电压≤2V）。

实战案例：奥飞迅云酒仙桥数据中心测试发现，某机柜 PDU 接地松动导致零地电压达 5V，通过重新紧固接地端子，电压降至 1.2V，消除服务器通讯干扰隐患。

三、测试流程设计：以 “负载场景” 为核心的定制方案

供配电系统测试需拒绝 “标准化模板”，应根据负载类型（如普通服务器 / GPU 集群）、机房等级（A 级 / B 级）设计差异化方案：

阶段一：准备期（负载建模与风险预判）

绘制 “负载 - 配电” 匹配图谱：统计各机柜功率（如核心数据库柜 15kW、普通应用柜 5kW），标注冲击性负载（如空调压缩机、大型存储）位置；

制定量化判定标准：例如 “A 级机房柴发切换时间≤10 秒，B 级机房≤15 秒”；

工具适配：选用电能质量分析仪（采样率≥10kHz）、温升测试仪（精度 ±1℃）、继电保护测试仪（输出电流 0-1000A）。

阶段二：执行期（动态场景全覆盖）

基础测试：

静态负载：在 50%/80%/100% 设计负载下，连续运行 24 小时，记录各节点电压、电流、温升数据；

绝缘测试：各回路绝缘电阻≥1MΩ，直流耐压测试 1000V/1 分钟无击穿。

进阶测试：

动态负载：模拟 “早高峰负载骤升（30%→100%）”“夜间负载骤降（100%→30%）”，验证电压恢复时间≤1 秒；

故障链模拟：依次触发 “市电失电→UPS 切换→柴发启动→柴发停机→市电恢复”，记录各节点响应时间与参数变化；

谐波测试：IT 负载产生的总谐波畸变率（THD）≤5%，避免影响 UPS、变压器效率。

阶段三：整改期（从现象到根源的闭环优化）

金阳大厦公司维保项目测试中，发现配电柜开关频繁跳闸的表面原因是过载，深层则是负载分配不均（某回路负载达 80%，相邻回路仅 30%）。通过调整负载分配 + 更换大容量开关，跳闸问题得到解决，同时降低回路温升 10K。整改需遵循 “现象记录→根因分析→方案实施→复测验证” 流程，避免仅更换设备未解决本质问题。

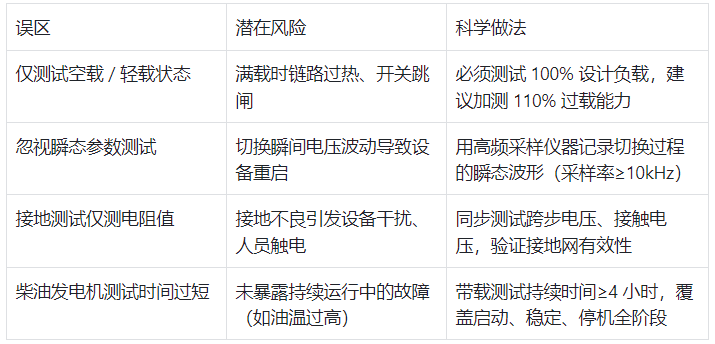

四、常见测试误区与规避策略

五、测试报告的 “实战价值” 体现

供配电测试报告应成为运维决策的核心依据，需包含：

可视化数据：全链路电压损失分布图、UPS 并机电流均衡曲线、负载分配热力图；

问题闭环表：如 “某回路温升 70K→电缆截面不足→更换 35mm² 电缆→复测温升 45K”；

运维建议：明确 UPS 电池充放电周期（每半年 1 次）、柴发保养频率（每月启动 1 次）、负载调整阈值（单回路负载≤70%）等可执行条款。

数据中心供配电系统的测试验证，本质是在 “电力供应” 与 “负载需求” 之间建立动态平衡。通过全链路、多场景的深度测试，既能避免因供电异常导致的业务中断，又能为长期电力规划提供准确依据 —— 这正是测试从 “合规要求” 转化为 “业务保障” 的核心价值。
