建筑给水排水及采暖工程施工质量验收规范
来源:未知 发布时间:2023-01-03 11:00 点击:

1 总 则

1.0.1 为了加强建筑工程质量管理,统一建筑给水、排水及采暖工程施工质量的验收,保证工程质量,制定本规范。

1.0.2 本规范适用于建筑给水、排水及采暖工程施工质量的验收。

1.0.3 建筑给水、排水及采暖工程施工中采用的工程技术文件、承包合同文件对施工质量验收的要求不得低于本规范的规定。

1.0.4 本规范应与国家标准《建筑工程施工质量验收统一标准》GB50300 配套使用。

1.0.5 建筑给水、排水及采暖工程施工质量的验收除应执行本规范外,尚应符合国家现行有关标准、规范的规定。



术 语

2.0.1 给水系统 water supply system

通过管道及辅助设备,按照建筑物和用户的生产、生活和消防的需要,有组织的输送到用水地点的网络。

2.0.2 排水系统 drainage system

通过管道及辅助设备,把屋面雨水及生活和生产过程所产生的污水、废水及时排放出去的网络。

2.0.3 热水供应系统 hot water supply system

为满足人们在生活和生产过程中对水温的某些特定要求而由管道及辅助设备组成的输送热水的网络。

2.0.4 卫生器具 sanitary fixtures

用来满足人们日常生活中各种卫生要求,收集和排放生活及生产中的污水、废水的设备。

2.0.5 给水配件 water supply fittings

在给水和热水供应系统中,用以调节、分配水量和水压,关断和改变水流方向的各种管件、阀门和水嘴的统称。

2.0.6 建筑中水系统 intermediate water system of building

以建筑物的冷却水、沐浴排水、盥洗排水、洗衣排水等为水源,经过物理、化学方法的工艺处理,用于厕所冲洗便器、绿化、洗车、道路浇洒、空调冷却及水景等的供水系统为建筑中水系统。

2.0.7 辅助设备 auxiliaries

建筑给水、排水及采暖系统中,为满足用户的各种使用功能和提高运行质量而设置的各种设备。

2.0.8 试验压力 test pressure

管道、容器或设备进行耐压强度和气密性试验规定所要达到的压力。

2.0.9 额定工作压力 rated working pressure

指锅炉及压力容器出厂时所标定的最高允许工作压力。

2.0.10 管道配件 pipe fittings

管道与管道或管道与设备连接用的各种零、配件的统称。


2.0.11 固定支架 fixed trestle

限制管道在支撑点处发生径向和轴向位移的管道支架。

2.0.12 活动支架 movable trestle

允许管道在支撑点处发生轴向位移的管道支架。

2.0.13 整装锅炉 integrative boiler

按照运输条件所允许的范围,在制造厂内完成总装整台发运的锅炉,也称快装锅炉。

2.0.14 非承压锅炉 boiler without bearing

以水为介质,锅炉本体有规定水位且运行中直接与大气相通,使用中始终与大气压强相等的固定式锅炉。

2.0.15 安全附件 safety accessory

为保证锅炉及压力容器安全运行而必须设置的附属仪表、阀门及控制装置。

2.0.16 静置设备 still equipment

在系统运行时,自身不做任何运动的设备,如水箱及各种罐类。

2.0.17 分户热计量 household-based heat metering

以住宅的户(套)为单位,分别计量向户内供给的热量的计量方式。

2.0.18 热计量装置 heat metering device

用以测量热媒的供热量的成套仪表及构件。

2.0.19 卡套式连接 compression joint

由带锁紧螺帽和丝扣管件组成的专用接头而进行管道连接的一种连接形式。

2.0.20 防火套管 fire-resisting sleeves

由耐火材料和阻燃剂制成的,套在硬塑料排水管外壁可阻止火势沿管道贯穿部位蔓延的短管。

2.0.21 阻火圈 firestops collar

由阻燃膨胀剂制成的,套在硬塑料排水管外壁可在发生火灾时将管道封堵,防止火势蔓延的套圈。


3 基 本 规 定

3.1 质 量 管 理

3.1.1 建筑给水、排水及采暖工程施工现场应具有必要的施工技术标准、健全的质量管理体系和工程质量检测制度,实现施工全过程质量控制。

3.1.2 建筑给水、排水及采暖工程的施工应按照批准的工程设计文件和施工技术标准进行施工。修改设计应有设计单位出具的设计变更通知单。

3.1.3 建筑给水、排水及采暖工程的施工应编制施工组织设计或施工方案,经批准后方可实施。

3.1.4 建筑给水、排水及采暖工程的分部、分项工程划分见附录 A。

3.1.5 建筑给水、排水及采暖工程的分项工程,应按系统、区域、施工段或楼层等划分。分项工程应划分成若干个检验批进行验收。

3.1.6 建筑给水、排水及采暖工程的施工单位应当具有相应的资质。工程质量验收人员应具备相应的专业技术资格。

3.2 材料设备管理

3.2.1 建筑给水、排水及采暖工程所使用的主要材料、成品、半成品、配件、器具和设备必须具有中文质量合格证明文件,规格、型号及性能检测报告应符合国家技术标准或设计要求。进场时应做检查验收,并经监理工程师核查确认。

3.2.2 所有材料进场时应对品种、规格、外观等进行验收。包装应完好,表面无划痕及外力冲击破损。

3.2.3 主要器具和设备必须有完整的安装使用说明书。在运输、保管和施工过程中,应采取有效措施防止损坏或腐蚀。

3.2.4 阀门安装前,应作强度和严密性试验。试验应在每批(同牌号、同型号、同规格)数量中抽查 10%,且不少于一个。对于安装在主干管上起切断作用的闭路阀门,应逐个作强度和严密性试验。

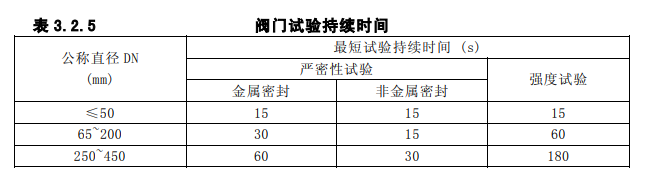

3.2.5 阀门的强度和严密性试验,应符合以下规定:阀门的强度试验压力为公称压力的 1.5 倍;严密性试验压力为公称压力的 1.1 倍;试验压力在试验持续时间内应保持不变,且壳体填料及阀瓣密封面无渗漏。阀门试压的试验持续时间应不少于表 3.2.5的规定。


3.2.6 管道上使用冲压弯头时,所使用的冲压弯头外径应与管道外径相同。

3.3 施工过程质量控制

3.3.1 建筑给水、排水及采暖工程与相关各专业之间,应进行交接质量检验,并形成记录。

3.3.2 隐蔽工程应在隐蔽前经验收各方检验合格后,才能隐蔽,并形成记录。

3.3.3 地下室或地下构筑物外墙有管道穿过的,应采取防水措施。对有严格防水要求的建筑物,必须采用柔性防水套管;

3.3.4 管道穿过结构伸缩缝、抗震缝及沉降缝敷设时,应根据情况采取下列保护措施:

1 在墙体两侧采取柔性连接。

2 在管道或保温层外皮上、下部留有不小于 150mm 的净空。

3 在穿墙处做成方形补偿器,水平安装。

3.3.5 在同一房间内,同类型的采暖设备、卫生器具及管道配件,除有特殊要求外,应安装在同一高度上。

3.3.6 明装管道成排安装时,直线部分应互相平行。曲线部分:当管道水平或垂直并行时,应与直线部分保持等距;管道水平上下并行时,弯管部分的曲率半径应一致。

3.3.7 管道支、吊、托架的安装,应符合下列规定:

1 位置正确,埋设应平整牢固。

2 固定支架与管道接触应紧密,固定应牢靠。

3 滑动支架应灵活,滑托与滑槽两侧间应留有 3~5mm 的间隙,纵向移动量应符合设计要求。

4 无热伸长管道的吊架、吊杆应垂直安装。

5 有热伸长管道的吊架、吊杆应向热膨胀的反方向偏移。

6 固定在建筑结构上的管道支、吊架不得影响结构的安全。

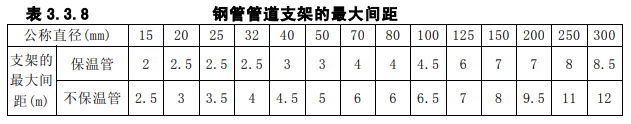

3.3.8 钢管水平安装的支、吊架间距不应大于表 3.3.8 的规定。

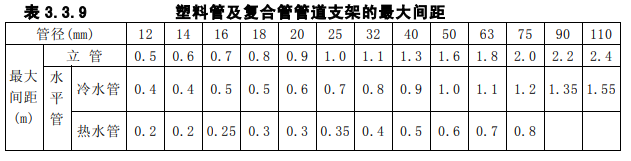

3.3.9 采暖、给水及热水供应系统的塑料管及复合管垂直或水平安装的支架间距应符合表 3.3.9 的规定。采用金属制作的管道支架,应在管道与支架间加衬非金属垫或套管。

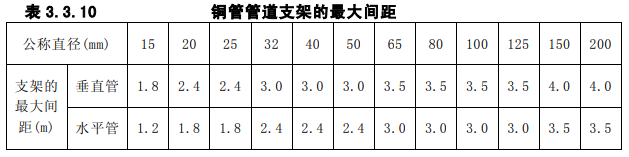

3.3.10 铜管垂直或水平安装的支架间距应符合表 3.3.10 的规定。


3.3.11 采暖、给水及热水供应系统的金属管道立管管卡安装应符合下列规定:

1 楼层高度小于或等于 5m,每层必须安装 1 个。

2 楼层高度大于 5m,每层不得少于 2 个。

3 管卡安装高度,距地面应为 1.5~1.8m,2 个以上管卡应匀称安装,同一房间管卡应安装在同一高度上。

3.3.12 管道及管道支墩(座),严禁铺设在冻土和未经处理的松土上。

3.3.13 管道穿过墙壁和楼板,应设置金属或塑料套管。安装在楼板内的套管,其顶部应高出装饰地面 20mm;安装在卫生间及厨房内的套管,其顶部应高出装饰地面50mm,底部应与楼板底面相平;安装在墙壁内的套管其两端与饰面相平。穿过楼板的套管与管道之间缝隙应用阻燃密实材料和防水油膏填实,端面光滑。穿墙套管与管道之间缝隙宜用阻燃密实材料填实,且端面应光滑。管道的接口不得设在套管内。

3.3.14 弯制钢管,弯曲半径应符合下列规定:

1 热弯:应不小于管道外径的 3.5 倍。

2 冷弯:应不小于管道外径的 4 倍。

3 焊接弯头:应不小于管道外径的 1.5 倍。

4 冲压弯头:应不小于管道外径。

3.3.15 管道接口应符合下列规定:

1 管道采用粘接接口,管端插入承口的深度不得小于表 3.3.15 的规定。


2 熔接连接管道的结合面应有一均匀的熔接圈,不得出现局部熔瘤或熔接圈凸凹不匀现象。

3 采用橡胶圈接口的管道,允许沿曲线敷设,每个接口的最大偏转角不得超过2°。

4 法兰连接时衬垫不得凸入管内,其外边缘接近螺栓孔为宜。不得安放双垫或偏垫。

5 连接法兰的螺栓,直径和长度应符合标准,拧紧后,突出螺母的长度不应大于螺杆直径的 1/2。

6 螺纹连接管道安装后的管螺纹根部应有 2~3 扣的外露螺纹,多余的麻丝应清理干净并做防腐处理。

7 承插口采用水泥捻口时,油麻必须清洁、填塞密实,水泥应捻入并密实饱满,其接口面凹入承口边缘的深度不得大于 2mm。

8 卡箍(套)式连接两管口端应平整、无缝隙,沟槽应均匀,卡紧螺栓后管道应平直,卡箍(套)安装方向应一致。

3.3.16 各种承压管道系统和设备应做水压试验,非承压管道系统和设备应做灌水试验。

后续,请下载:

GB 50242-2002 建筑给水排水及采暖工程施工质量验收规范.pdf
