一、 UPS分类

根据电路结构的不同，UPS分为三种类型，即：冷备用UPS、双变换UPS 和互动UPS。

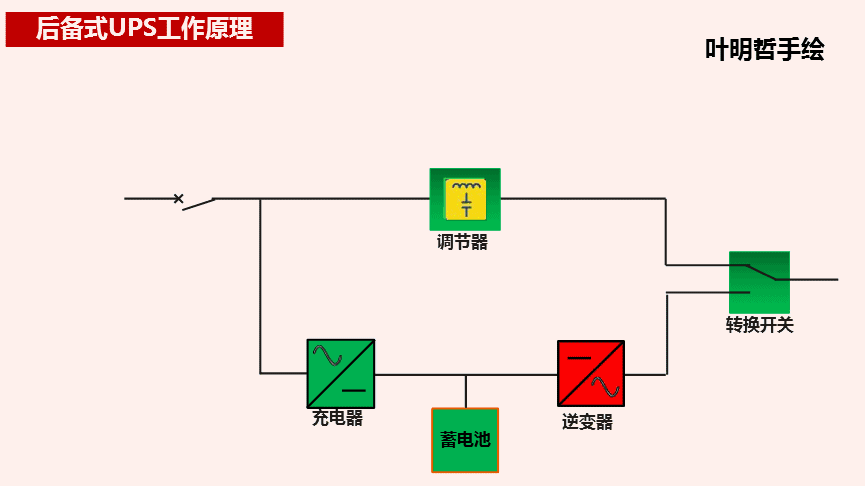

1、冷备用UPS

别名：后备式UPS


工作原理：市电正常时，转换开关接通旁路，市电经旁路向用电设备供电，充电器对蓄电池补充充电；当市电异常时，逆变器工作，蓄电池对逆变器供电，转换开关接通逆变器，由逆变器向用电设备供电。

特点：电路简单，价格低廉，频率不可调，对市电的要求较高，逆变器输出多为方波或准正弦波，存在切换时间，一般用于小容量的场合。

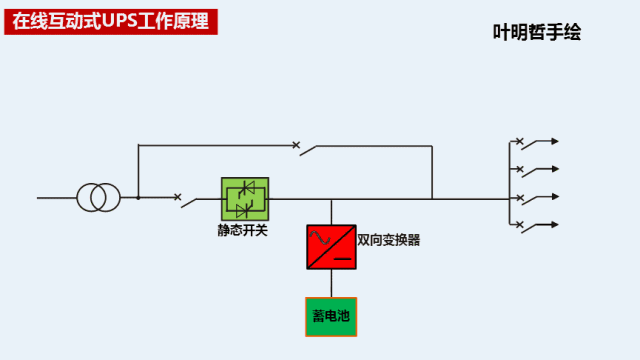

2、互动UPS

别名：线路交互UPS、市电交互UPS、在线互动式UPS


工作原理：在市电正常时，输出功率以市电为主，双向变换器工作在整流状态对蓄电池组补充充电；市电异常时，由双向变换器提供全部的输出功率。

特点：电路简单，价格低廉，逆变器可以双向工作，充电能力强，切换过程需要时间，频率不可调，对市电的要求较高。

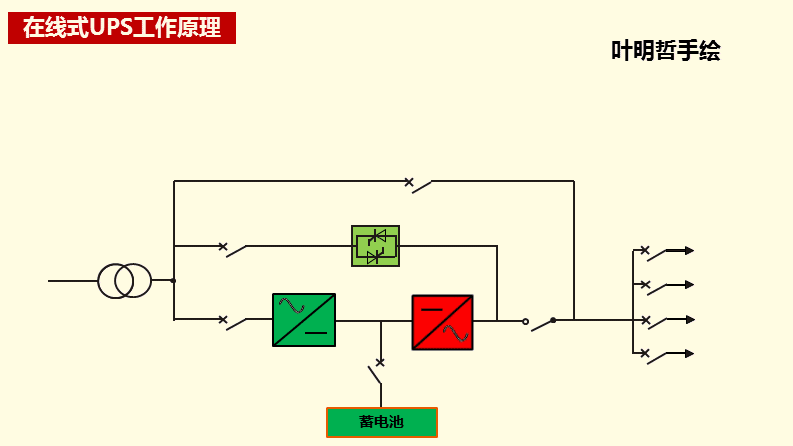

3、双变换UPS


工作原理：无论市电是否正常，均由逆变器经相应的静态开关向负载供电。市电正常时，整流器向逆变器供给直流电，并对蓄电池组补充充电；当市电异常时，蓄电池组放电向逆变器供给直流电。

特点：正常情况下，负荷由逆变器全部提供，电源输出质量高，切换时间为0，可靠性高，但两次转换存在损耗，效率较低。

二、 UPS冗余方式

在通信机房常见冗余方式有以下几种：

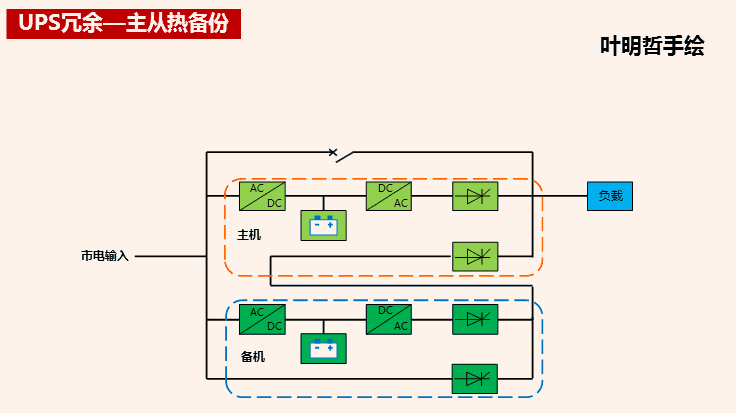

1、主从串联热备份

正常情况下主机带载，从机空载，负荷不均分；主从机之间互换较困难，从机电池长期空载，设备老化不一致；从机需要有带阶跃性负载的能力，否则会出现主机切从机，从机切旁路情况；该方法目前基本不再使用。

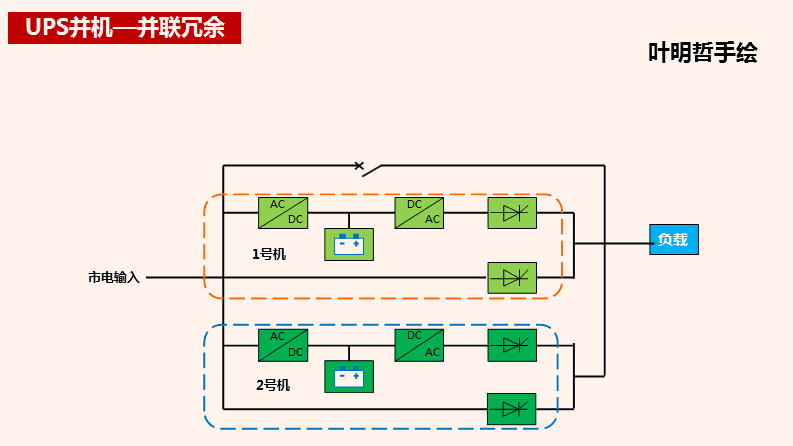

2、并联冗余

并联冗余采用N+1方式，N为主用，1为备用，当N=1时，就构成1+1方式，两台机器各带50％负荷，过载能力强，可靠性高，扩容较为方便，该方法应用普遍。

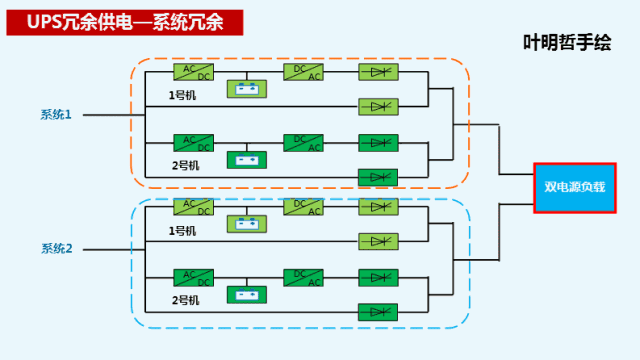

3、系统冗余

常见的是双总线系统，系统内部设备独立，配电系统独立，是目前业内公认的最可靠及可行的工作方式，冗余方式发挥作用前提是负载设备配备双电源模块，且两个电源模块式负载分担模式工作，该方法也被普遍采用。

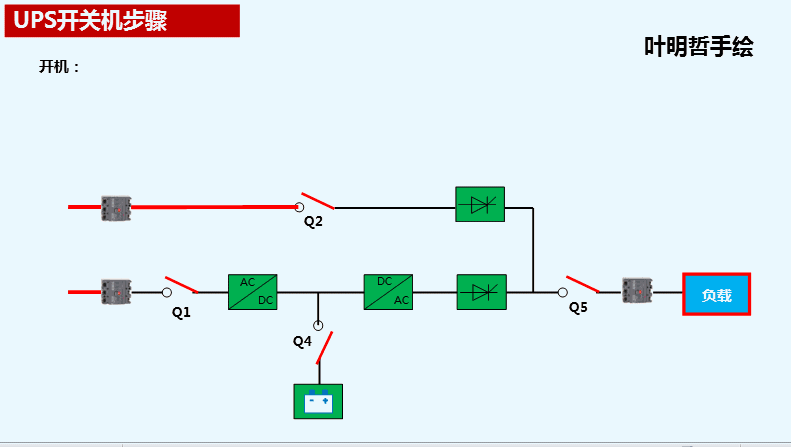

三、常见开机步骤
