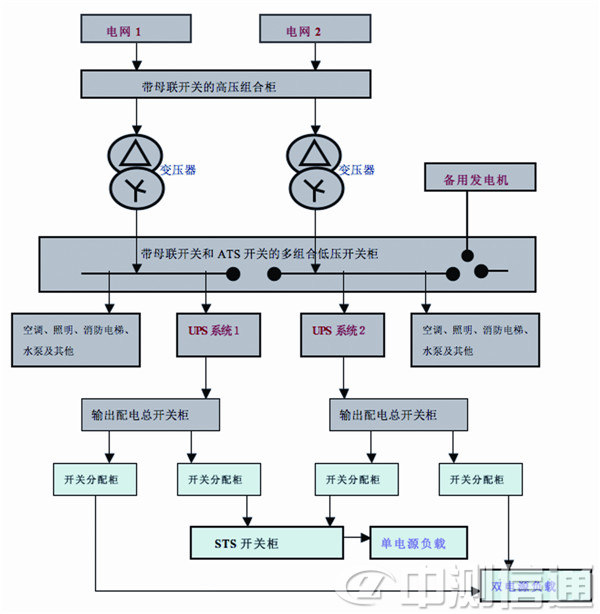

4.3 双总线冗余供电方式

　　双总线供电方式是采用两条总线对后端设备进行供电,每条总线上具有相同的一套UPS供电方式。消除可能出现在UPS输出端与最终用户负载端之间的“单点瓶颈”故障隐患,以提高输出电源供电系统的“容错”功能。此供电方式能够在线维护、在线扩容、在线升级,提高了重要总线的可用性,满足了双电源用电设备的需求,真正实现了7×24×365小时运行的目标。但是双总线冗余供电方式相当于搭建了两套前述供电方式的回路,需要增加2倍以上的成本。

　　另外,UPS输出配电针对每个单独机柜采用一个独立回路(一个空气开关控制一个回路),使用插座或者工业连接器对单独机柜进行供电;对于重要设备需要提供双路独立供电电源,可从两个独立的UPS进行输出配电。UPS输出的电源分别送到机房各个机柜既安全可靠,又方便使用和日常维护。如果机房细分为不同的房间或空间，每一个房间或空间是由它们各自独立的紧急电源开关(EPO)所支持，那么这些空间应该拥有自己独立的水平分布区域。

　　5 配电设备的安装和线路敷设问题

　　机房内设备的安装和线路的铺设是以设备布局和设计图纸为基础进行的。

　　5.1 设备安装

　　机房配电柜、UPS柜落地安装。动力配电箱、照明配电箱底边距地1.4m墙上暗装。配电柜及其他电气装置的底座应与建筑楼地面牢靠固定,并接地。吊顶内电气装置应安装在便于维修处。分体空调插座设置在机房内墙上距地面1.8m处。机房内应分别设置维修和测试用插座,且有明显区别标志。测试用电源插座应由UPS供电,维修插座由市电供电。

　　5.2 线路敷设

　　供电距离要尽量短，主要是从供电安全考虑,电源间应靠近机房设备。机房内活动地板下部的低压配电线路应采用铜芯屏蔽导线或铜芯屏蔽电缆。机房内的电源线、信号线和通信线应分别铺设，不能共走同一线槽。UPS输出配电箱(柜)引出的配电线路，穿镀锌钢管沿机房活动地板下敷设至各排机柜，使用插座或工业连接器为各个机柜供电。

　　信号线缆在活动地板下从机柜、配线架至各设备,应采用金属线槽沿设备周围或主机房从设备背面的活动地板穿线孔引入设备(注意不得与电源线路共用活动地板穿线孔,且间距大于0.1m),信号线缆避免沿机房墙边敷设以防与强电线管交叉。弱电布线槽道应与强电槽道分开,并行的间距应不小于300mm,线槽接头应可靠连接并良好接地。活动地板下部的电源线应尽可能远离计算机信号线,并避免并排敷设。当不能避免时,应采取相应的屏蔽措施。

　　5.3 可靠接地

　　所有的配电柜和配电箱的金属框架和基础型钢必须可靠接地(PE)。门和框架的接地端子间用裸扁铜线连接。照明配电箱内的漏电保护器的动作电流不大于30mA,动作时间不大于0.1s。接地(PE)支线必须单独与接地(PE)干线相连接,不得串联连接。UPS输出柜输出端的中性线(N极),必须与由接地装置直接引来的接地干线连接,作重复接地,接地电阻小于4Ω。当灯具距地面高度小于2.4m时,灯具的可接近裸露导体必须可靠接地(PE),并应有专用接地螺栓和标识。外电源进线至机房电源管理间时,应将电缆的金属外皮与接地装置连接;从楼外引入的铠装信号电缆和屏蔽信号线,进入弱电机房前也应注意安装信号避雷器,避免沿建筑外墙或防雷引线引雷入室,而遭受雷击和高频电磁干扰。同轴电缆的屏蔽层必须与机壳一起接地。这样可以有效地抑制线缆接收到的电磁干扰信号,从而保证信号传输的质量。从机房送出的信号线路应采用金属线槽沿墙并在吊顶内敷设,避免与其他电气管路平行紧贴。尽量避开空调、消防、暖气和给排水等管道,与它们的间距按相关规范执行。金属电缆桥架及其支架和引入或引出的金属电缆导管必须可靠接地(PE),且必须符合下列规定:

　　(1)金属电缆桥架及其支架全长应不少于两处与接地(PE)干线相连接。

　　(2)电缆桥架间连接板的两端跨接铜芯接地线,接地线最小截面积不小于6mm2。

　　(3)接地(PE)在插座间不串联连接。

　　工程实施中按上述做法可以较好地处理机房供电的可靠和安全,各种不同电压和频率的信号线缆敷设安全、相互隔离度好、整齐美观,并且方便维护管理。

　　5.4 消防系统的要求

　　消防系统设备的动力电缆、控制电缆或电线,按规范要求选用耐火型电缆、电线。其他弱电系统所用电缆、电线均采用阻燃型。在设备选择及线路敷设时,应充分考虑电磁兼容问题。

　　6 末端供电(PDU)

　　电源分配单元(PDU),顾名思义PDU应具备电源的分配或附加管理的功能。电源的分配是指电流及电压和接口的分配,电源管理是指开关控制(包括远程控制)、电路中的各种参数监视、线路切换、承载的限制、电源插口匹配安装、线缆的整理、空间的管理及电涌防护和极性检测。由于数据中心的几乎所有IT设备都已经或者将要放置在标准机柜内。因此,PDU作为机柜的必备附件也越来越受到相关各方的重视。

　　PDU和普通电源插排相比,其优点主要表现在:设计安排更合理、品质和标准更严格、安全无故障工作时间长、各类漏电、过电过载保护更优秀、插拔动作频繁而不易损坏、热温升小、安装更灵活方便,适合对用电要求很严格的行业客户使用。也从根本上杜绝了普通电源插排因接触不良、负荷小而造成的频繁断电、烧毁、火灾等安全隐患。
