一、PUE 指标测量点

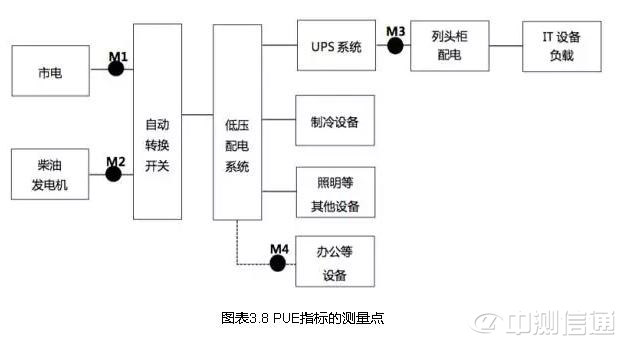

为计算PUE，需要在如图3.8所示的数据中心的供配电系统示意图中，测量数据中心总耗电及IT设备耗电，具体测量点如下：

（1）数据中心总耗电

在正常情况下，数据中心的电能由市电提供，测量点应取市电输入变压器之前，即图3.8中的M1 点。当市电故障情况下，柴油发电机产生的电力(图3.8中的M2点〉作为数据中心总耗电的测量点。如果是多用途机房楼，数据中心总耗电计算中，需减去在M4点测量的办公等其他耗电。

（2） IT设备耗电

严格来说， IT设各耗电应该在各IT设备输入电源处测量耗电量并进行加总，但由于IT设各数量较多，这一方法将大大增加测量工作量和成本。因此，在实际操作中，可在各路UPS输出或者列头柜配电输入处进行测量后，将测量值加总作为IT设备耗电。每一路供电的IT设备测量点即图3.8中的M3点。

确定测量点之后，根据定义PUE的计算方法:

PUE=(P1+P2 -P4) /P3

其中P1 为在M1 点测得的用电量，依此类推。

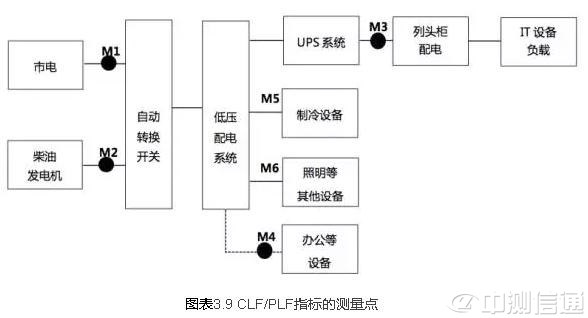

为计算CLF和PLF指标，需要在PUE测量点的基础上，增加制冷设各耗电、照明等其他设备耗电的测量点，即图4中的M5，M6点。

根据定义， CLF和PLF 的计算公式:

CLF=P5 / P3

PLF = (P1+ p2 -P3- P4 -P5- P6) / P3

其中P1为在M1 点测得的用电量，依此类推。

另外，还需要注意以下问题:

数据中心总进线开关柜、列头柜或电子信息设备终端配电装置宜安装有功电度计量装置。当列头柜内安装有隔离变压器时，有功电度计量装置的计量不应包括隔离变压器的损耗。

当数据中心位于其他建筑物内时，数据中心总用电量中不应包含其他功能用房的用电量。

数据中心使用的有功电度计量装置应具有用电量显示、累积和信息传输功能。

检测用仪器仪表应符合下列要求：

（1）有功电度表的精度等级不应低于1.0 级；

（2）交流电压/电流互感器的精度等级不应低于0.5 级。

PUE电能利用效率的检测应长期连续进行，当电能利用效率的数值小于本地区数据中心平均电能利用效率时或小于自身以往历史数据时，可判定数据中心达到节能。

二、能耗的间接测量和估算

在实际测量中，部分需要的耗电量可能无法直接测量得到，而应通过一定的方法进行间接测量和估算。制冷设备和供配电系统能耗的间接测量和估算可采取如下方法。

（1） 制冷设各能耗的间接测量和估算

采用水冷空调的数据中心通常与所在建筑的办公场所等共用冷水机组，为测量数据中心制冷所消耗的电能，可测量或估计数据中心和其他负载之间的热负荷比例(根据水流量、水温的设置等) ，然后根据比例将冷水机组消耗电能的一部分分配给数据中心。

计算局部PUE的区域与其他区域有共享制冷系统时，也应采用这种方法进行间接测量和估算。

当采用间接测量或者估算方法时，需要在发布数据时加以说明。

（2） 供配电系统能耗的间接测量和估算

在测量供配电系统能耗的过程中，如果指定的测量点难以安装测试设备，根据相关设备的能效因子进行间接推算。例如，在PUE测量中，如果无法在数据中心变压器之前直接测量数据中心的总能耗，可根据变压器之后的实测值进行推算。

此外，当需要从数据中心总耗电中扣除办公等耗电时，也应采取按比例分摊的方式，将对应的供配电系统的损耗进行扣除。

三、测量周期和频率

能耗指标的数值受各种因素的影响，会随季节、节假日和每天忙闲时段的改变发生变化，因此为全面、准确了解数据中心的能效，应采用固定测量仪表，对数据中心能耗进行持续、长期的测量和记录。如果没有固定测量仪表，测量的周期和频率应: (a) 每次测量不小于lh; (b) 每天测量不少于2次，在业务忙时和闲时进行测量; (c) 每月不少于3天，可在5 日、15 日、25 日进行测量。

数据中心应根据连续或多次短时累计的数据中心总耗电、IT设备耗电等测量值(单位为kWh)来计算PUE等能效指标。

如无特殊说明，数据中心的PUE、pPUE、CLF、PLF和RER等能效指标，是指采用固定测量仪表，在指定测量点测量并记录至少一年的数据。数据中心如果选择公布季度、月份、周、天或小时发布能效数据，应对其能效周期加以说明。
