4.6 空气调节系统

4.6.1 主机房和辅助区设置空气调节系统的要求

4.6.1.1 技术要求：见5.3.1。

4.6.1.2 评价方法：查看竣工图纸（空调）。

4.6.2 对不间断电源系统电池室设置空调降温系统的要求

4.6.2.1 技术要求：见5.3.1。

4.6.2.2 评价方法：

（1）查看竣工图纸（空调）；和/或

（2）检查是否有业主方、第三方确认的核查资料。

4.6.3 机房专用空调配置

4.6.3.1 技术要求：见5.3.1。

4.6.3.2 评价方法：

（1）查看竣工图纸（空调设计说明等）；

（2）现场见证测试，具体测试方法见5.3.2。

4.6.4 冷冻水供水温度

4.6.4.1 技术要求：见5.3.1。

4.6.4.2 评价方法：

（1）查看竣工图纸（空调设计说明等）。或

（2）查看设备面板或环控数据。

4.6.5 冷冻水回水温度

4.6.5.1 技术要求：见5.3.1。

4.6.5.2 评价方法：

（1）查看竣工图纸（空调设计说明等）。或

CQC1324-201817（2）查看设备面板或环控数据。

4.6.6 采用不间断电源系统供电的设备

4.6.6.1 技术要求：见5.3.1。

4.6.6.2 评价方法：查看竣工图纸（空调设计说明等）。

4.6.7 蓄冷装置供应冷冻水的时间

4.6.7.1 技术要求：见5.3.1。

4.6.7.2 评价方法：查看竣工图纸（空调设计说明等）。

4.6.8 双冷源

4.6.8.1 技术要求：见5.3.1。

4.6.8.2 评价方法：查看竣工图纸（空调设计说明等）。

4.6.9 冷冻水供回水管网

4.6.9.1 技术要求：见5.3.1。

4.6.9.2 评价方法：查看竣工图纸（空调设计说明等）。

4.6.10 冷却水补水存储装置

4.6.10.1 技术要求：见5.3.1。

4.6.10.2 评价方法：

（1）查看竣工图纸（空调设计说明等）；

（2）现场查看。

4.6.11 冷热通道隔离

4.6.11.1 技术要求：见5.3.1。

4.6.11.2 评价方法：

（1）查看竣工图纸；

（2）现场查看。

4.7 布线

4.7.1 承担数据业务的主干和水平子系统

CQC1324-2018184.7.1.1 技术要求：增强级（A级）应采用OM3/OM4多模光缆、单模光缆或6A类以上对绞电缆，主干和水平子系统均应冗余。标准级（B级）宜采用OM3/OM4多模光缆、单模光缆或6A类以上对绞电缆，主干子系统应冗余。

4.7.1.2 评价方法：检查是否有业主方、第三方确认的测试资料。

4.7.2 进线间

4.7.2.1 技术要求：增强级（A级）不应少于2个；标准级（B级）不应少于1个；基础级（C级）宜为1个4.7.2.2 评价方法：现场查看。

4.7.3 智能布线管理系统

4.7.3.1 技术要求：增强级（A级）宜；标准级（B级）可。

4.7.3.2 评价方法：现场查看。

4.7.4 线缆标识系统的要求

4.7.4.1 技术要求：应在线缆两端打上标签，配电电缆宜采用线缆标识系统。4.7.4.2 评价方法：检查是否有业主方、第三方确认的测试资料。

4.7.5 在隐蔽通风空间敷设的通信缆线防火要求

4.7.5.1 技术要求：增强级(A级)应采用CMP级或低烟无卤阻燃电缆，OFNP或OFCP级光缆，也可采用同等级的其它电缆或光缆。

4.7.5.2 评价方法：检查是否有业主方、第三方确认的测试资料。

4.7.6 公用电信配线网络接口

4.7.6.1 技术要求：增强级(A级)应为2个以上，标准级（B级）宜为2个，基础级（C级）宜为1个4.7.6.2 评价方法：检查是否有业主方、第三方确认的测试资料。

注：对于尚未布线的数据中心不适用

4.8 环境和设备监控系统

4.8.1 技术要求：见5.4.1。

4.8.2 评价方法：现场核查。

注：仅对环境和设备监控系统功能进行核查。

注：对于已经投产的机房等设施，可以参考本规范的部分技术条款执行。

CQC1324-2018194.9 安全防范系统

4.9.1 技术要求：见5.5.1。

4.9.2 评价方法：现场核查。

4.10 给水排水

4.10.1 冷却水储水量的要求

4.10.1.1 技术要求：增强级（A级）宜满足12h用水。

4.10.1.2评价方法：现场核查。

注：1、当外部供水时间有保障时，水存储量仅需大于外部供水时间。

2、应保证水质满足使用要求。

4.10.2 与主机房无关的给排水管道穿越主机房

4.10.2.1 技术要求：增强级（A级）、标准级（B级）不应穿越主机房；基础级（C级）不宜穿越主机房。4.10.2.2 评价方法：

（1）查看图纸；

（2）现场核查。

4.10.3 主机房地面设置排水系统

4.10.3.1 技术要求：增强级（A级）、标准级（B级）、基础级（C级）应设置排水系统，用于冷凝水排水、空调加湿器排水、消防喷洒排水、管道漏水 。

4.10.3.2 评价方法：

（1）查看图纸；

（2）现场核查。

5 现场见证测试技术要求及测试方法

5.1 环境测试

5.1.1 温度和湿度

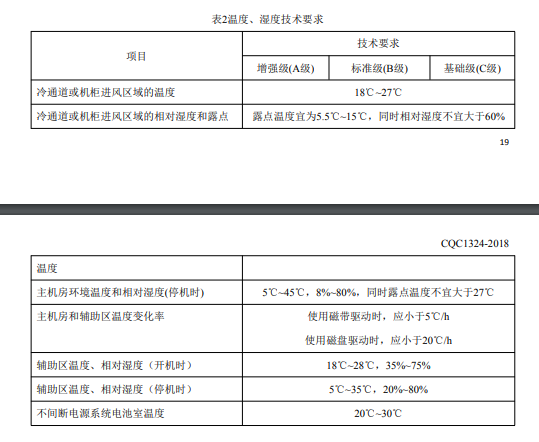

5.1.1.1 技术要求：数据中心场地基础设施的温度、湿度技术要求见表1。

5.1.1.2 测试方法：

（1）测试设备：温度测试设备可以使用水银温度计、金属温度计、电子温度计和其他类型的温度计；湿度测试可以采用普通干湿球温度计、电子湿度计或其他类型的湿度计；露点温度测试设备可以使用露点仪或其他类型设备；温度测试设备的分辨率应优于0.5℃，湿度测量仪器的分辨率应优于3%，露点温度测试设备的分辨率应优于1℃；

（2）开机状态下的测试应在设备运行1h后进行；

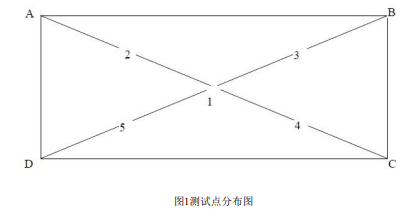

（3）测试点位置应选择高度距离地面0.8m，距设备表面0.8m以外处，并避开出、回风口；测试点布置面积不大于50m2时，应对角线5点布置，测试点分布如图1所示，测时点位置2、3、4、5均应选在A～1，B～1，C～1，D～1中心点附近；如机房大于50m2，每增加20m2～50m2，增加3～5个测试点，测试点应平均分布在机房各个区域；

（4）对于采用热通道/冷通道布局规则的数据中心机房，即两排机柜进风口面对面形成冷通道，出风口背对背形成热通道：（A）测试点选择布置在两排机柜之间的中心，测试点位置应距离地面0.8m；在冷、热通道中每3m或每4个机架位置至少设一个测试点；（B）温、湿度状况以冷通道的测量数据为判定依据，

CQC1324-201821热通道的测量数据记录备案仅作为参考；

（5）对主机房和辅助区的温度进行足够长时间的监测，得到温度变化率。5.1.2 主机房空气含尘浓度

5.1.2.1 技术要求：数据中心场地基础设施主机房内尘埃数量每升空气中大于或等于0.5μm的尘粒数要小于17600粒/升。

5.1.2.2 测试方法：

（1）所使用的尘埃粒子计数器，流量在0.1ctm时，分辨率应为1粒；

（2）对于新建数据中心机房，应对机房和空调系统进行清扫，并应在空调运行24h后进行测试；（3）采用光散射粒子计数法，对粒径大于或等于0.5μm的尘埃粒子计数；（4）采样时采样管必须干净，连接处严禁渗漏；管的长度根据测量仪器的允许长度，当无规定时不宜大于1.5m；

（5）计数器采样管口的朝向应正对气流方向，对于非单向流的机房，采样管口宜向上；（6）测试时，室内人员应尽量减少，且测试人员应在采样口的下风侧；

（7）测试布点和采用热通道/冷通道布局规则的数据中心机房处理方法，同5.1.1.2中的要求一致；（8）每个测试点至少连续测量3次，取其平均值作为最终测试数据。

5.1.3 照度

5.1.3.1 技术要求：

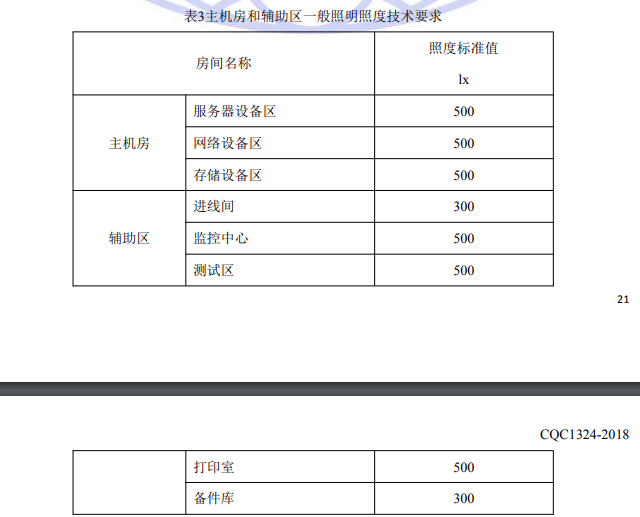

（1）基础设施内各区域照度值宜符合表的要求。主机房和辅助区应设置备用照明，备用照明的照度值不应低于一般照明照度值的10%；有人值守的机房，备用照明的照度值不应低于备用照明的照度值的50%，备用照明可为一般照明的一部分，一般显色指数不宜小于80。

（2）工作区域内一般照明的照明均匀度不应小于0.7，非工作区域的一般照明照度值不宜低于工作区域内照明照度值的1/3。

5.1.3.2 测试方法：

（1）测试所使用的照度计，分辨率应为1 lx；

（2）在房间内距墙面1m（小面积房间为0.5m），距地面为0.8m的水平工作面上进行测试；（3）在两排设备之间通道内测试时，测点应布置在两排设备之间通道内的中心线上；（4）工作区内应按照每2-4米的间距布置测试点，对于较大区域的机房，可以根据其设计对其进行区域划分抽样，抽样应具有代表性；

（5）测试时，感光球的平面应尽量水平，且尽量避开机柜等阴影区；

注：照度技术要求允许偏离。

5.1.4 噪声

5.1.4.1 技术要求：总控中心内，在长期固定工作位置测量的噪声值应小于60dB（A）。5.1.4.2 测试方法：

（1）测试用的声级计其分辨率应为0.1dB；

（2）测试点分布可参照图1中的要求；如机房大于50m2，可按面积增加测点，测点应平均分布在机房各个区域；

（3）测试点应距离地表面1.2m~1.5m；

（4）选用A计权，测试的稳定值即为该点的实测数值。

5.1.5 振动加速度

5.1.5.1 技术要求：在电子信息设备停机条件下，主机房地板表面垂直及水平向的振动加速度不应大于500mm/s

2。

5.1.5.2 测试方法：

（1）所采用的振动测试仪频率范围覆盖1Hz~20kHz；

（2）测试点选择3～5点，大面积房间可增加测试点；

（3）在每一个点读数前先让仪器在该点停留五到十分钟，取最大值。

5.1.6 无线电骚扰环境场强

CQC1324-2018235.1.6.1 技术要求：主机房和辅助区内的无线电骚扰环境场强在80MHz～1000MHz和1400MHz～2000MHz频段范围内不应大于130 dB（μv/m）。

5.1.6.2 测试方法：

（1）无线电骚扰环境场强测量仪表应符合GB/T6113.101的技术要求；

（2）测量前照明灯具应全部正常开启；

（3）测点应选择在机房内距专用空调、UPS主机及电池、新风机、机房动力配电柜等机房专用辅助设备1m外，如果距离不满足要求，应在报告中注明；

（4）每50m2布置不少于5个测试点；

（5）记录每个测试位置的频谱图，如果峰值大于限值时，需要给出此位置的采用准峰值检波的最大值。5.1.7 工频磁场场强

5.1.7.1 技术要求：主机房和辅助区工频磁场场强不应大于30A/m。

5.1.7.2 测试方法：

（1）测点应选择在机房内距专用空调、UPS主机及电池、新风机、机房动力配电柜等机房专用辅助设备0.6m外；

（2）每50m2布置不少于5个测试点；

（3）使用低频磁场强度测试仪进行检测。
