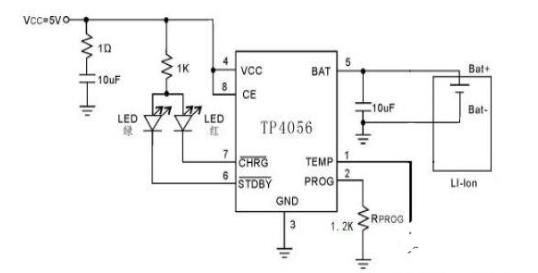

如图所示是一款锂电池充电管理电路。

　　它主要由一个锂电池充电管理芯片TP4056和外部分立器件构成。

　　TP4056是一款为单节锂电池充电管理而开发的芯片，其只需要很少的外部分立器件即可搭建完成所以常被各大电子经销商直接制成电子模块出售，极大方便了各电子爱好者使用。

　　TP4056介绍

　　TP4056是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。其底部带有散热片的SOP8封装与较少的外部元件数目使得TP4056成为便携式应用的理想选择。TP4056可以适合USB电源和适配器电源工作。

　　由于采用了内部PMOSFET架构，加上防倒充电路，所以不需要外部隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充电电压固定于4.2V，而充电电流可通过-一个电阻器进行外部设置。当充电电流在达到最终浮充电压之后降至设定值1/10时，TP4056将自动终止充电循环。

　　当输入电压(交流适配器或USB电源)被拿掉时，TP4056自动进入一个低电流状态，将电池漏电流降至2uA以下。TP4056在有电源时也可置于停机模式，以而将供电电流降至55uA。TP4056的其他特点包括电池温度检测、欠压闭锁、自动再充电和两个用于指示充电、结束的LED状态引脚。
