某金融数据中心因柴发与市电切换时开关闭锁逻辑疏漏，导致市电恢复时两路电源短时并联，烧毁1台高压柜——这一事故印证，柴发电源切换绝非“简单启停”，而是需覆盖“架构设计-逻辑编程-现场验证”的系统性工程。北京中测信通科技发展有限公司结合多家数据中心项目实践，梳理柴发切换“架构规划-切换控制-运维验证”全流程方案，同步提供切换逻辑测试与故障模拟服务，确保供电连续性。

一、切换前的核心准备：架构设计与负载适配

柴发切换的可靠性始于前期架构规划，中测信通在项目设计阶段即介入，着重把控两大核心：

1. 供电架构的“闭锁安quan网”

   基于GB 50174-2017要求，双市电+柴发架构需设置“硬闭锁+软联动”双重防护：

   - 硬闭锁：通过中压柜二次回路实现开关互锁，如市电进线QF1（A路）与柴发进线QF3（A路）需物理闭锁，中测信通在金阳大厦项目中，采用“机械联锁+电气联锁”双重验证，确保合闸指令冲突时开关无法动作；

   - 软联动：PLC系统预设逻辑，如检测到QF1合闸时，自动屏蔽QF3的合闸信号，避免程序误操作。

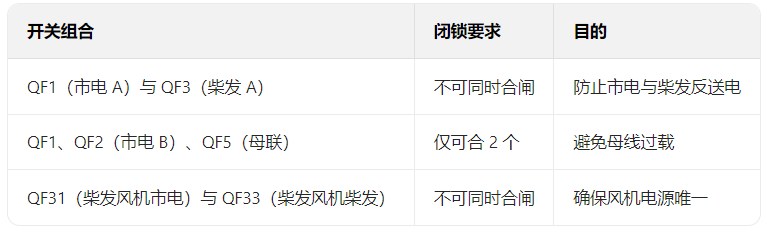

   典型架构下的关键开关闭锁规则如表1所示：

2. 负载的“分序适配”设计

   针对数据中心“容性负载多、谐波高”的特点，需提前划分负载投切顺序：

   - 优先带载：感性负载（如冷却水泵、冷冻水泵），此类负载无谐波冲击，可稳定柴发输出；

   - 延迟带载：容性负载（如UPS、服务器集群），中测信通在宁夏联通项目中，设置5秒延迟投切，避免容性电流导致柴发电压波动超±5%；

   - 切除负载：非关键三级负荷（如照明、非必要风机），市电失电时优先切除，确保柴发容量聚焦核心负载（IT+空调）。

二、核心切换逻辑：分场景的PLC控制实操

柴发切换需覆盖“市电失电-市电恢复-单路市电恢复”三大场景，中测信通通过标准化PLC程序模板，结合项目微调，实现切换流程自动化：

1. 场景1：两路市电均失电→柴发带载（关键场景）

   需在UPS 15分钟后备时间内完成，中测信通优化后的流程（以10kV架构为例）：

   ① 失电确认：通过电压传感器检测两路市电电压，持续10秒无电压（避免瞬时波动误判），判定市电失电；

   ② 断市电回路：PLC发送指令断开QF1（市电A）、QF2（市电B），并通过反馈信号确认开关分闸（若分闸失败，触发声光报警），同时确保母联QF5分闸；

   ③ 柴发启动准备：开启柴发进排风风阀（UPS供电，确保失电时可用），风阀开启50%后（约45秒），发送启动信号，柴发并机系统完成启机与并机（约40秒）；

   ④ 负载切换：先断开母线上所有馈线开关（按“先容性后感性”顺序，如先断IT变压器开关QF11，再断动力变压器开关QF27），切除三级负荷；再闭合柴发进线QF3、QF4，确认母线带电后，按“先感性后容性”恢复馈线开关（先合QF27，再合QF11）；

   ⑤ 带载确认：检测柴发输出电流、电压，确保波动≤±5%，完成切换（总耗时约200秒，预留100秒UPS冗余）。

2. 场景2：柴发带载→两路市电恢复

   需避免市电与柴发并联，流程要点：

   ① 市电确认：检测两路市电电压、频率达标（持续10分钟，避免不稳定切换），同时确认UPS电池、蓄冷罐后备时间充足（至少支持35秒切换）；

   ② 断柴发回路：断开QF3、QF4，确认分闸后闭合市电QF1、QF2，母线切换为市电供电；

   ③ 柴发停机：断开柴发风机电源QF33、QF34，切换为市电供电QF31、QF32，延时30秒后发送柴发停机信号，关闭风阀。

3. 场景3：柴发带载→仅单路市电恢复

   需利用母联实现供电，关键步骤：

   ① 确认单路市电（如A路）达标、母联QF5无故障；

   ② 断开柴发开关QF3、QF4，切除单路市电无法承载的三级负荷（如部分非必要空调）；

   ③ 闭合市电A路QF1、母联QF5，两路母线均由市电A路供电，再按场景2步骤停柴发。

三、常见问题与中测信通解决方案

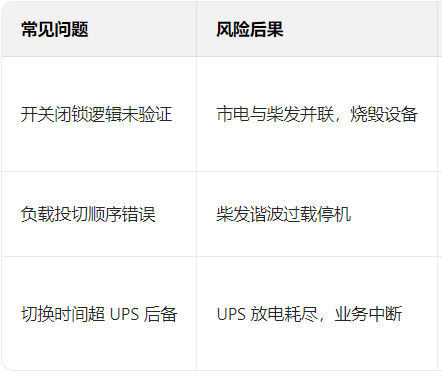

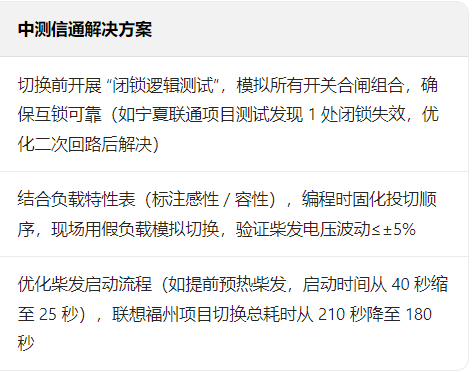

柴发切换易因“逻辑疏漏”“测试不足”引发故障，中测信通通过项目经验总结典型问题及应对：

四、运维延伸：中测信通的全周期支持

柴发切换的可靠性需长期维护，中测信通提供“测试-运维-优化”延伸服务：

1. 定期切换测试：每季度模拟市电失电场景，验证切换流程与时间，记录柴发启动成功率、开关动作响应速度；

2. 逻辑优化服务：若数据中心新增负载（如GPU集群），重新核算容感性比例，调整PLC投切顺序；

3. 故障复盘：若切换失败，通过PLC日志与电压电流波形，定位问题（如开关分闸延迟、柴发并机故障），提供整改方案。

数据中心柴发电源切换的核心是“安全与效率平衡”——既要避免反送电、过载等安全风险，又要控制切换时间在UPS后备窗口内。北京中测信通通过架构规划、逻辑编程、现场验证的全流程服务，帮助多个项目实现柴发切换“零故障”，为数据中心供电连续性筑牢最后一道防线。
